提供标清和高清方案

系统组成

超速抓拍系统由前端车辆检测组件(视频)和雷达、抓拍主机、车牌识别系统、抓拍系统违法管理软件四部份组成。

系统工作原理
系统对待定地点路面的速度与图像监控，利用多普勒频率变化技术来测量移动车辆的速度，当运动目标超过先塑胶值时，系统接收到雷达检测触发信号，通过摄像机对超速车辆进行近、远景图片拍摄，然后经过数据采集系统将图像送到工控机进行图像信号处理，从而得到违法目标的清晰图像，同时可以生成违法图像和速度信息数据库，并根据实际要求生成违法处罚通知单，提供交管部份作为执法依据。

系统主要特点
◆ 采用先进的微波技术，有效压缩雷达波束宽度，缩小照射区域，彻底克服临道车辆干扰。
◆ 系统抓拍受视频判别、测速雷达触发等多条件约束，大大降低漏拍及误拍率。
◆ 采用先进的图像处理技术，使抓拍图像位置准确清晰，抓拍一张全景，一张近景，所拍图片可以清晰辨别违法时间、违法地点、违法类型、车辆型号、车牌号码、车辆颜色等内容。
◆ 系统采用基于工控机的嵌入式操作系统，具有系统保护和系统自恢复功能，可有效防止计算机病毒和黑客的恶意攻击。提供了系统安全性和稳定性。
◆ 嵌入式操作系统载体采用了抗恶劣环境的高可靠性工业级电子盘。电子盘与普通硬盘相比存在一下优势：防震，抗污染能力强；无噪音，不存在寻道错误，尤其是因为防震功能方面表现而广泛用于工业控制环境。
◆ 多方向多车道（可达双向八车道）。
◆ 断电重启，主机能够长期不间断工作。一旦断电停机，来电后主机能自动运行程序。
◆ 具备防雷击、排风、加热、自动控温功能。
◆ 先进的补光技术，抓拍系统采用长寿命高亮度LED发光管补光灯，应用视频同步技术，平时补光灯不点亮，只有在确认抓拍时菜点亮，抓拍后熄灭。
◆ 传输功能，系统具备有线及无线通信接口，能够自动或定时将抓拍到的图片传输到处罚中心，并能接收处罚中心指令，进行实时数据传输和历史数据传输功能。
◆ 系统安全性设计方面设有监控单元，可实现软、硬件双重监测保护，当系统软件运行出现问题时可对系统进行复位，使软件恢复运行。一旦软件失灵，硬件监测系统可使整个主机系统复位，做到双重保护，提高了系统安全性和稳定性。

系统技术参数
◆ 雷达：工作频率24.15GHz 度1km/h
◆ 工控机：PIV 2.4G 512MRam 80GHD
◆ 标清摄像机：520线 18倍 0.01Lux1/50～1/10000秒；高清摄像机：130W像素以上
◆ 测速范围：20～240km/h
◆ 图像分辨率：768×576（标清）；128×1024（高清）以上
◆ 标清图片：2张/每车（1远景、1近景）；高清图片：1张/每车（一张图片反应出远景和近景）
◆ 捕获率：不小于99％
◆ 牌照识别率：白天不小于95％，夜间不小于90％
◆ 功耗：小于200w
◆ 工作温度：－40～75℃
◆ 工作电压：AC200V±44V，50Hz
◆ 绝缘电阻：大于100MΩ
◆ 耐压：1500V，50Hz

◆ 平均无故障时间：3000小时以上

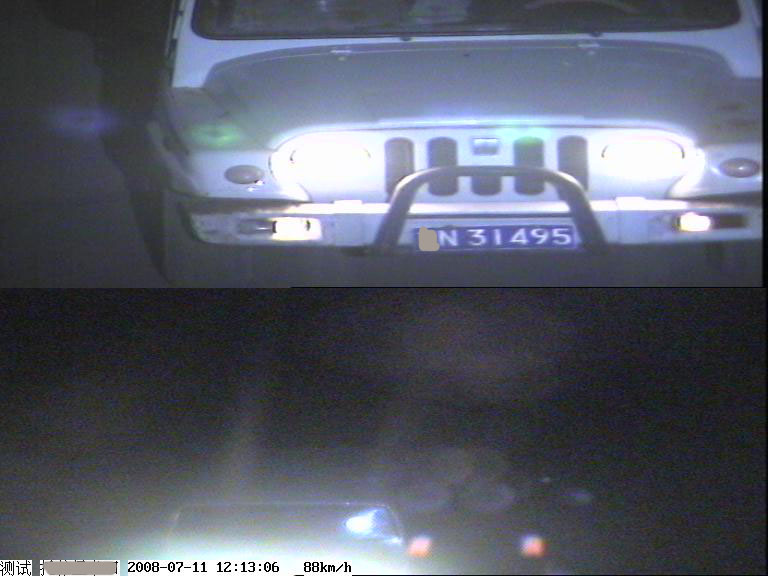

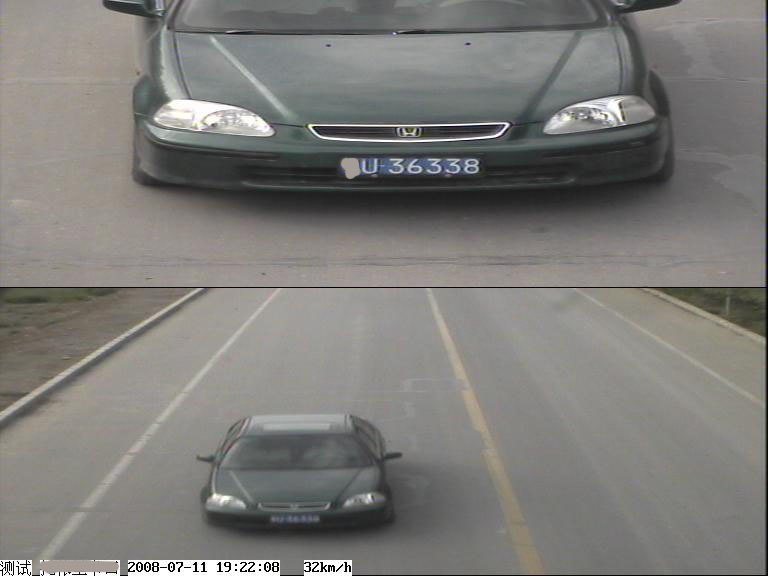

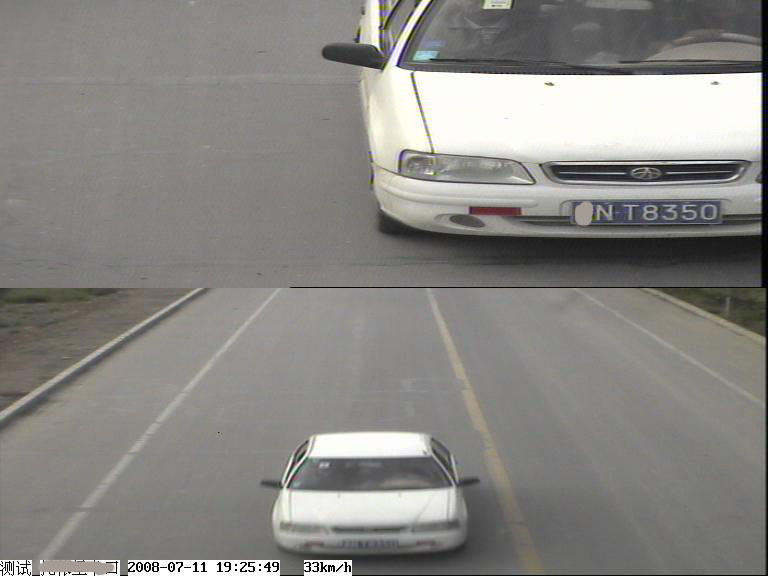

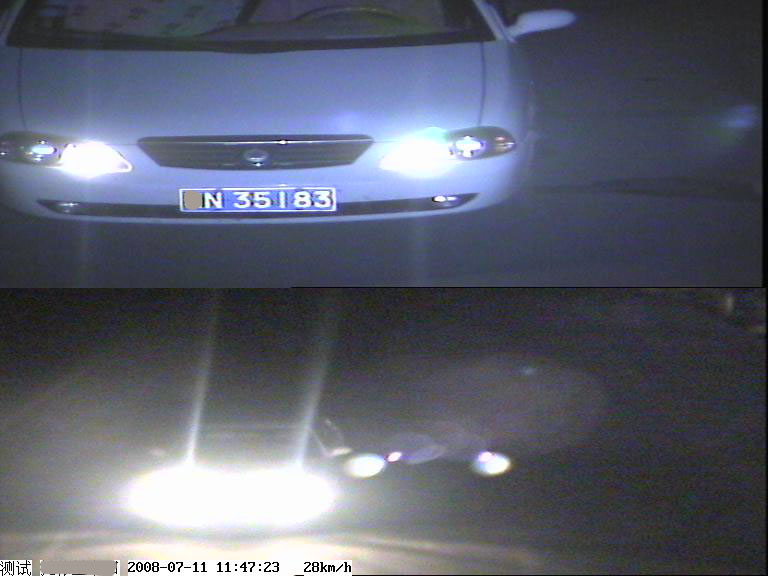

标清超速抓拍效果图片

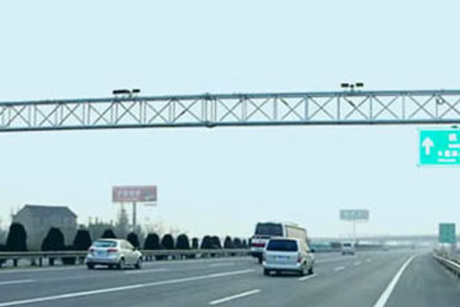

标清超速现场安装效果图

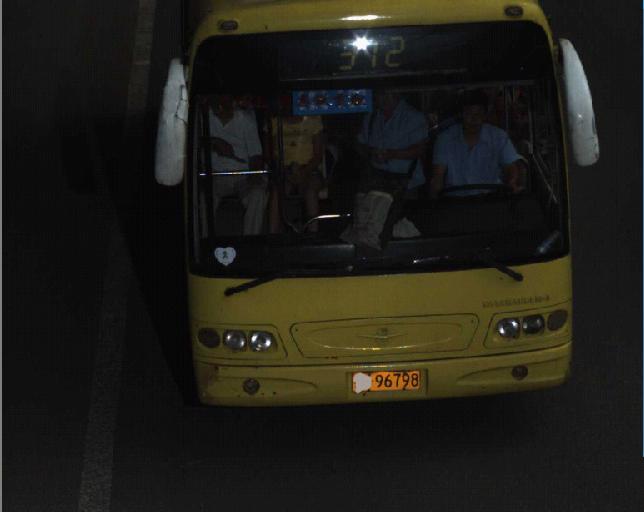

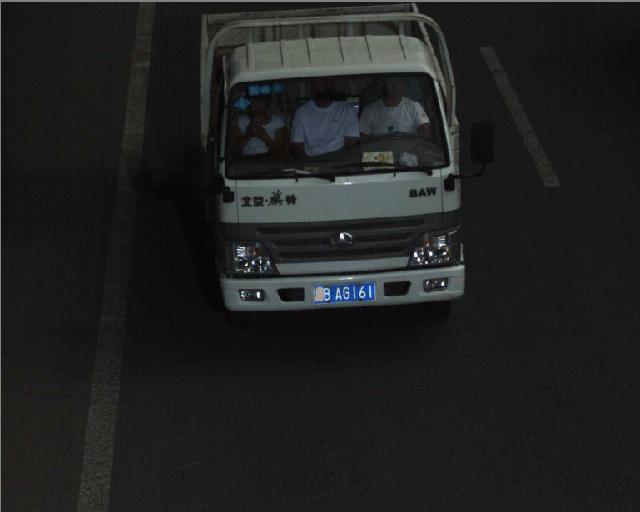

高清抓拍效果图片（原图像素为1360*1024，图片为压缩后的照片、为保护隐私，图片人脸及车牌均做模糊处理）
