索威尔移动电子警察取证系统方案

一、前端移动取证系统设计界面

各模块功能如下：
1、 违章抓拍 2、雷达测速 3、本地显示 4、视频侦测 5、车牌识别 6、黑名单车牌比对
7、 GPS定位 8、夜间补光 9、智能去抖 10、数字水印 11、存储管理  12、无线网传

二、系统规划如下:

基于以上几点来考虑，整套系统采用前端分散取证、后台集中管理的方式，通过可插拔硬盘先将取证资料进行本地存储后再导入后台数据库中，同时可配合无线网络实现远程监控和管理，系统拓扑图如下：

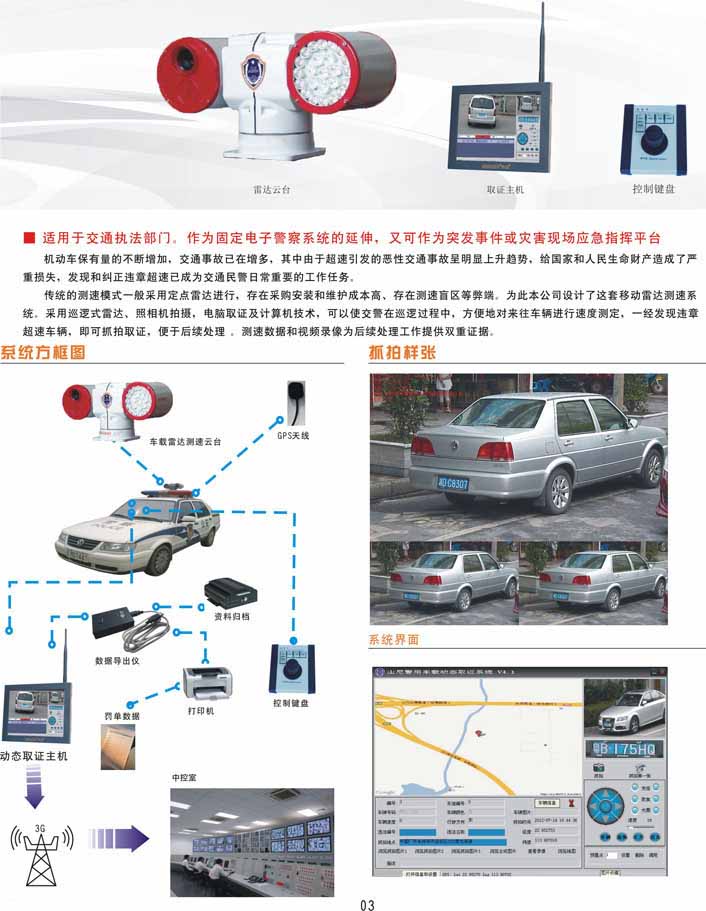

前端移动取证终端为系统核心模块（内含高清相机，雷达），组成图如下：

整套系统主要由车载移动取证终端和后台数据处理中心两大部分组成，可配合接入无线网络实现远程监控：

三、车载移动取证终端

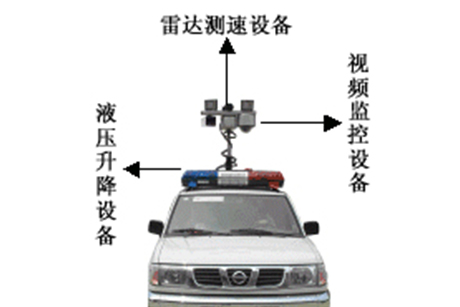

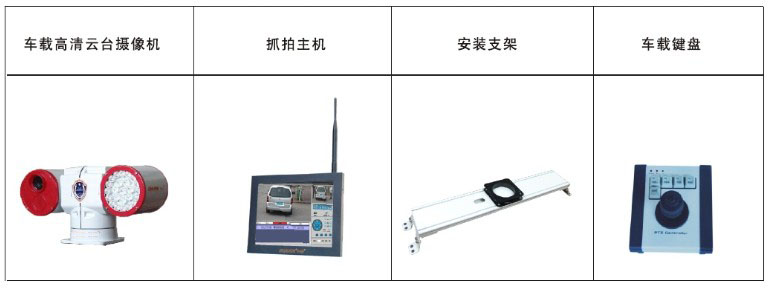

前端移动取证系统安装于车辆上，包括车载取证主机、车载云台、全景摄像机+镜头、闪光灯，减振座，车锁扣、车牌识别模块、中心管理软件、电气分配器、车载显示器、车载支架等线材及其他辅助配件(安装调试)。前端移动取证系统为整个取证系统的核心部分，可实现高清晰视音频录像存储、高准确率车牌识别、目标车速测定、车辆信息定位、图片抓拍、预览智能去抖等功能。

四、后台数据处理中心

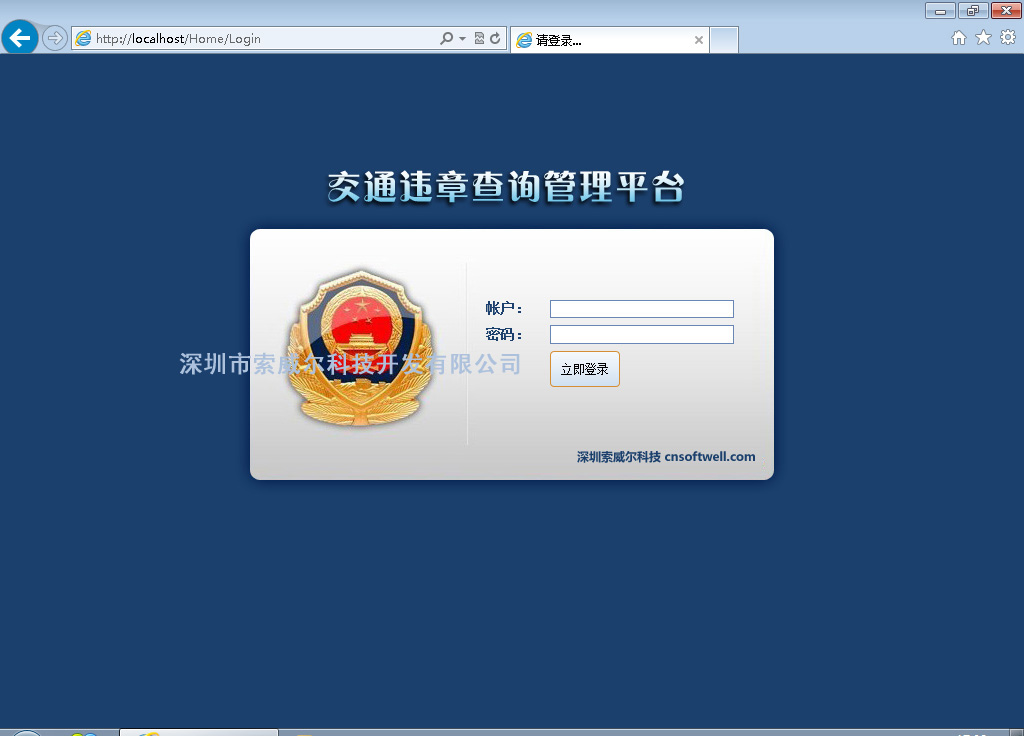

后台处理中心完成对前端所有采集的数据的集中处理，每个中心配备若干台数据导出仪，数据管理工作人员将执勤人员上交的插拔硬盘插入导出仪中，然后连接PC后，通过后台数据处理软件可对硬盘中存储的取证数据进行回放、校对、提取及归档存储。

整套系统基本功能描述如下：

◆ 违章抓拍

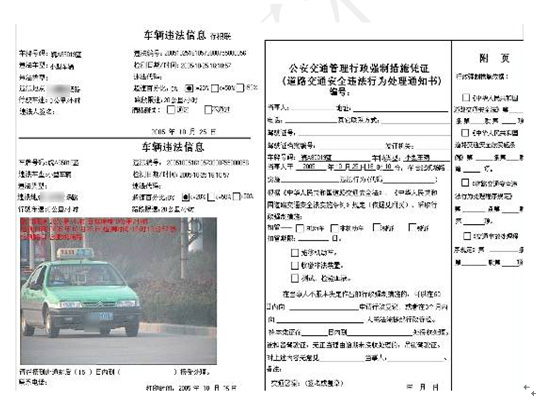

取证主机对采集的对道路上随意变换车道，压线、逆行、闯红灯超速等违法行为车辆进行抓拍、取证、存储、开出罚单等

◆ 雷达测速
取证主机对采集通过雷达获取目标车辆的当前行驶速度。

◆ 本地显示

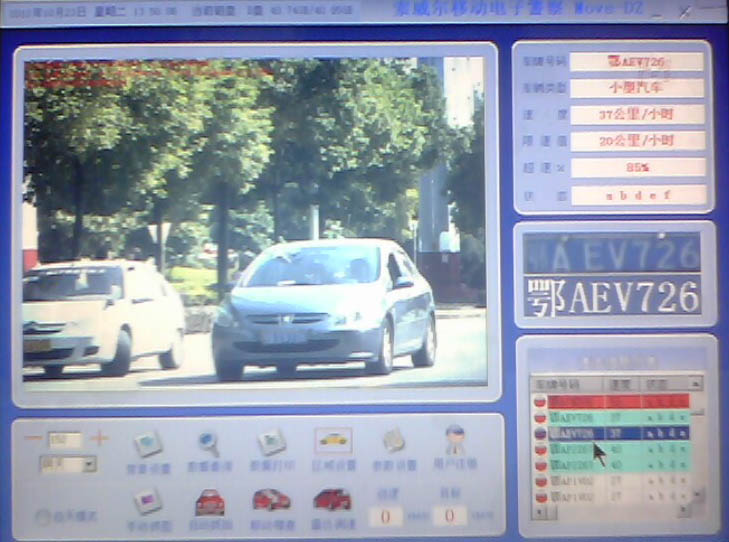

车内高清液晶屏显示本地预览、事件回放、系统操作、系统设置、系统信息及操作帮助的画面。

◆ 视频侦测
采用新的视频流逐侦分算法，可在静止状态对行驶车辆按条件进行筛查，无须人工干预。

◆ 车牌识别

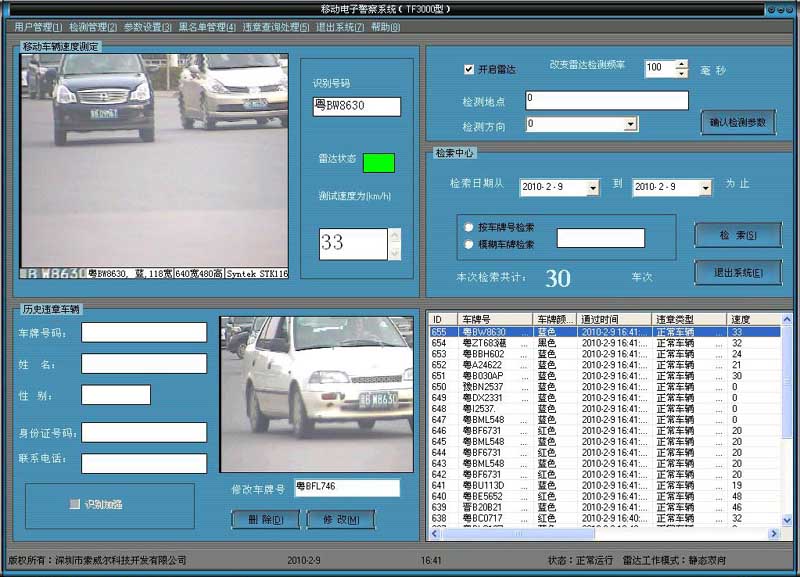

采用新的嵌入式车牌识别分析算法，支持国内全部机动车牌制式的识别与分析，普通光照环境下识别准确率≥93%，平均识别时间≤20ms。识别出的车牌号码可实时显示在预览画面上，并可录入数据码流中长期保存。

◆ 黑名单车牌比对
系统能够自动实时的将现场识别出来的车牌号码与系统数据库中记录的黑名单车牌数据进行比对，可识别出各种备案车辆（如“被盗车辆”、“肇事逃逸车辆”“违章欠费车辆”等），同时具备报警功能。

◆ GPS定位
系统能够自动实时在地图上反映映车辆的运行状态的轨迹及位置。准确对目标车辆定位等功能。

◆ 夜间补光
系统采用红外或白光补光技术，能适应不同车牌反光涂层，实现在夜间或光线环境不佳情况下的取证拍摄，满足全天候执法取证工作需求。

◆ 智能去抖
车辆行驶时，云台的摄像机画面会出现抖动现象，通过智能去抖算法，系统可根据GPS实时测速信息自动对预览画面进行视频动态处理和调整，消除或减轻画面抖动，使执勤人员在行车环境下观看监控画面时视觉感舒适。

◆ 数字水印
采用数字水印（Watermark）技术，在对取证资料进行编码的过程中加入隐藏标记，可防止取证录像资料被恶意篡改，保证证据材料的安全性和可信度。

◆ 存储管理
系统配有后台数据导出设备，结合后台数据处理软件，可以对取证数据进行校对、整理、导出后在数据服务器上长期存储下来。

◆ 无线网传（待选）
系统可支持基于移动网络运营商的2.5G（GPRS/CDMA/EDGE）或3G（WCDMA/CDMA 2000/TD-CDMA等）网络以及WLAN（无线局域网）传输视音频信号等各种数据信息。

◆ 远程监控（待选）
后台管理指挥中心通过无线网络，可以在管理平台和远程监控客户端上对车辆的进行实时指挥和调度，同时可以远程预览、回放以及下载录像资料。

整套系统功能全面、结构合理、操作简单，可快速有效地帮助执法人员完成多种警用取证工作，基本执法取证工作流程可概括如下：

1、执法人员外出执行任务前领取取证硬盘；
2、将硬盘插入主机中启动系统开始进行动态监控及录像；
3、执法取证前选取相对应的操作模式（稽查模式、违章取证模式等）及设定好参数（通道编码参数、车辆限速参数等）；
4、进行动态执法取证工作，系统将车牌识别信息、车辆定位信息、雷达测速信息、全景视频、目标车辆视频、目标车辆抓图、车辆违章类型等数据输入到取证系统终端；
5、终端对获取的信息进行处理，包括：目标摄像机车牌识别、黑白名单比对、事件类型定义等，并将相关数据纪录在硬盘中；
6、执勤结束后，执法人员从车载主机中抽出硬盘，返回管理中心交还执法数据处理人员，执法数据处理人员通过后台系统软件将取证信息核对后导入系统数据库。

系统包括完整的取证信息：执法车辆所在地位置信息、事件整体行为视频抓图、执法事件发生的时间等信息。可以为执法部门的处罚工作提供强有力的证据，做到执法的公正、透明和可信。

各功能模块解释如下：

◆ 前端摄像机
在汽车车顶安装一个车载云台，作为目标摄像机，用于跟踪拍摄事件关键点和采集目标特征信息；在车内安装一个高清摄像机，作为前景摄像机，用于记录事件发生的整体行为过程。

◆ 数据编解码
采用专业的车载移动网络监控记录设备（车载移动网络监控主机），结合视音频编解码技术，将前端摄像机采集到的视音频信号进行压缩编码。

◆ 数据存储
编码后的数据存储于插拔硬盘中，硬盘选择2.5英寸车载专用硬盘，工业级抗震性能，功耗低，颠簸环境下数据读写稳定；同时采用警用专用硬盘盒包装，可独立进行插拔，接口紧密、防震性好。

◆ 车牌识别
采用先进的车牌识别算法，硬件模块内嵌于车载取证主机中，支持国内全部机动车牌制式的识别，可准确快速的识别出目标车辆的车牌号。

◆ 车载显示屏
车辆上安装10.4英寸工业级触摸液晶显示屏一个，用于显示本地预览画面、本地回放画面及设备操作信息。

后台数据处理系统设计

后台管理系统负责取证数据的检索、校对、整理和存储，主要依靠数据导出仪、后台数据处理软件和数据存储设备组成。

◆ 数据导出系统
后台数据导出系统PC机、数据导出仪和后台数据处理软件，取证数据的检索、校对等工作均通过后台数据处理软件在PC机上完成。

相关工作流程为外出执勤人员执勤结束时，将取证主机上的可插拔硬盘取下交给后台中心数据处理人员，数据处理人员将硬盘插入数据导出仪中，导出仪再接入PC机上，然后通过数据处理软件便可以对取证硬盘中的数据进行整理、校对、分类、提取等各种工作。


◆ 数据存储
后台数据处理人员将数据从取证硬盘整理提取后，可以分类存储在后台管理中心的数据存储服务器中，以备日后资料核对和查证。

◆ 开具罚单

◆ 后台汇总
